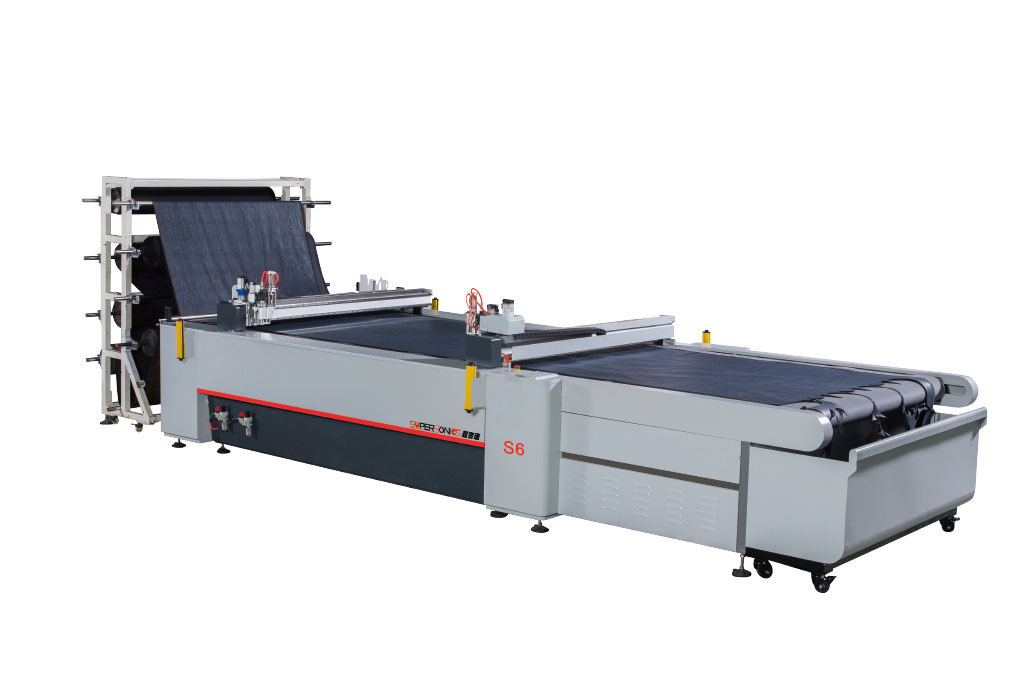

多層皮革切割機，多層pu切割機
2019-09-24 14:45:19
| 產能評估/Capacity assessment | ||||
| 材料 | 層數 |
10H/刀 10H/knife |
10H/片 10H/pieces |
|
 |
切割16層 | 約9000刀 | 約144000片 | |
 |
切割16層 | 約9000刀 | 約144000片 | |
 |
切割8層 | 約11000刀 | 約88000片 | |
 |
切割4層 | 約9000刀 | 約36000片 | |
 |
切割6層 | 約9000刀 | 約54000片 | |
 |
切割8層 | 約9400刀 | 約75200片 | |
多層皮革切割機，多層pu切割機優點：
省時：
·無需制作刀模，節省制作刀模的時間。
No need to make a die, saving time in making a die.
·規則文檔及不規則文檔皆可按需全自動排版。
Simple shape and complicated shape can be fast nesting as required.
·直接在機器上控制所有微調功能，包括圖檔自動優化功能。
All fine tuning can be made with control penal on the machine.
省人：
·無需制作刀模，節省制作刀模的人工。
No need to make a die, saving labor for making a die.
·只需一人排版操作，可同時操作多臺機器，一臺機器至少可節省2個工人。
Only one person typesetting operation can operate multiple machines at the same time, saving at least 2 workers in one machine.
·操作簡單，實用性強，只需一天的學習就可以完全獨立作業。
Easy to operate, just learn one day and learn completely.
省料：
·自動排刀算料,提高5%以上的材料利用率。
Automatic pattern layout,increase material utilization by more than 5%.
·間距最小化排版，即排即出結果。
Minimum distance between pieces,instant result.
·分區域避開瑕疵自動排版。
Hierachical region avoid flaw automatic nestting.
省時：
·無需制作刀模，節省制作刀模的時間。
No need to make a die, saving time in making a die.
·規則文檔及不規則文檔皆可按需全自動排版。
Simple shape and complicated shape can be fast nesting as required.
·直接在機器上控制所有微調功能，包括圖檔自動優化功能。
All fine tuning can be made with control penal on the machine.
省人：
·無需制作刀模，節省制作刀模的人工。
No need to make a die, saving labor for making a die.
·只需一人排版操作，可同時操作多臺機器，一臺機器至少可節省2個工人。
Only one person typesetting operation can operate multiple machines at the same time, saving at least 2 workers in one machine.
·操作簡單，實用性強，只需一天的學習就可以完全獨立作業。
Easy to operate, just learn one day and learn completely.
省料：
·自動排刀算料,提高5%以上的材料利用率。
Automatic pattern layout,increase material utilization by more than 5%.
·間距最小化排版，即排即出結果。
Minimum distance between pieces,instant result.
·分區域避開瑕疵自動排版。
Hierachical region avoid flaw automatic nestting.
功能優勢
1. 集多層高效裁切、智能全自動排版、全自動傳送、可連續作業等功能為一體，可滿足批次多、單量少的鞋業、箱包行業、汽車腳墊行業、家具行業等行業的切割需求。
2. 使用雙驅動進行工作，穩定性更強，精準性更高。
3. 無需刀模，節省制作刀模的人工和時間，電腦操作與切割機同時進行，即傳即切，一次性可切割1~20層PU，比傳統單層切割機生產效率提升1~20倍。
4. 需頻繁更換刀具及調節刀深，便可切割任意形狀、任意層數、任意厚度的PU材料，個性化交互工作功能，使排版、切割、收料同時進行，最大限度調高設備工作效率。
5. 十年研發經驗專業團隊獨立自主研發的自動排版切割系統，最大化滿足PU的自動排版切割需求，高效提高皮料利用率。
6. 高度集成化多功能機頭，可同時完成切割、沖孔、繪圖、打標工序。
7. 針對制鞋行業，可精準高效裁切不同碼數的鞋子，裁切記號齒內刀不過切。
8. 精確裁切箱包中有內窗、有拉鏈窗、有剪口、有貼合的多層材料的位置。
·技術參數
1. 集多層高效裁切、智能全自動排版、全自動傳送、可連續作業等功能為一體，可滿足批次多、單量少的鞋業、箱包行業、汽車腳墊行業、家具行業等行業的切割需求。
2. 使用雙驅動進行工作，穩定性更強，精準性更高。
3. 無需刀模，節省制作刀模的人工和時間，電腦操作與切割機同時進行，即傳即切，一次性可切割1~20層PU，比傳統單層切割機生產效率提升1~20倍。
4. 需頻繁更換刀具及調節刀深，便可切割任意形狀、任意層數、任意厚度的PU材料，個性化交互工作功能，使排版、切割、收料同時進行，最大限度調高設備工作效率。
5. 十年研發經驗專業團隊獨立自主研發的自動排版切割系統，最大化滿足PU的自動排版切割需求，高效提高皮料利用率。
6. 高度集成化多功能機頭，可同時完成切割、沖孔、繪圖、打標工序。
7. 針對制鞋行業，可精準高效裁切不同碼數的鞋子，裁切記號齒內刀不過切。
8. 精確裁切箱包中有內窗、有拉鏈窗、有剪口、有貼合的多層材料的位置。
·技術參數
|
技術參數/型號 Technical parameters/models |
S1816DKZ （單橫梁單機頭） |
S1816DSKZ （單橫梁雙機頭） |
S1816SSKZ （雙橫梁雙機頭） |
S1816S4KZ （雙橫梁四機頭） |
|
切割面積 Cutting area |
1800*1600 | |||
|
外觀尺寸 Overall dimension |
2840*2240*1300 | |||
|
工作特性 Operation properties |
電腦操作與切割作業同時進行，快速完成數據傳輸 Computer operation and cutting machines can be used simultaneously for quick data transmission capable of continuous operations |
|||
|
切割速度 Cutting speed |
1mm/s ～ 1200mm /s | |||
|
切割厚度 Cutting thickness |
0.1mm ～ 30mm(可切割1~20層PU) 0.1mm ～ 30mm（Can cut 1~20-layer PU） |
|||
|
切割材料 Applicable material |
人造革、超纖、紡織布藝、 海棉貼合紡織品、灰板、碳纖維芳綸纖維等復合材料、各類腳墊、EVA貼合材料等 Artificial leather, microfiber, textile fabrics, sponge-bonded textiles, grey boards, Composite material such as carbon fiber aramid fiber, various types of foot pads, EVA laminating materials and other materials |
|||
|
切割精度 Cutting tolerance |
±0.2mm | |||
|
切割圓形直徑 Minimum circle |
≥3mm diameter | |||
|
振動刀頭 Vibration blade |
振動頻率達18000次/分鐘 Vibration cutter head motor at 18000rm |
|||
|
定位方式 Positioning device |
十字激光線、CCD定位 laser light , CCD position registration |
|||
|
固定方式 Fixed mode |
真空吸附固定 Vacuum adsorption |
|||
|
指令系統 Directive system |
HP-GL兼容格式，軟件分辨率：0.025、0.01、0.1、1 | |||
|
兼容軟件格式 Format compatible |
兼容軟件格式AI、Autocad、Coraldraw、Photoshop、蒙泰、DXF、PLT | |||
|
傳輸接口 Transmission interface |
RJ45網口，可一對多和多對一通訊 RJ45 LAN port, able to connect several machines from one computer, or several computers to one machine. |
|||
|
緩沖區容量 Buffer capacity |
4GB | |||
|
自動送料 Automatic feeding |
可選配多層送料架 With multi-layer feeder |
|||
|
工作電壓/頻率 Supply voltage |
AC 220V±10% 50/60 ±1Hz power： MAX 3KW |
|||
|
吸風泵電壓/頻率 Suction pump voltage |
三相 AC 380V ±10% 50/60 ±1HZ 功率 8.5KW AC 380V ±10% 50/60 ±1HZ power 8.5KW |
|||
自動排版軟件
Automatic nesting softwarem
【軟件說明】超音速自動排版軟件是一款全自動皮革排版軟件，用戶通過軟件可快速對規則文檔、不規則文檔進行排版，即排即出結果，從排版算刀到裁切，一步到位，節省時間。
【Software description】The supersonic automatic typesetting software is a fully automatic leather typesetting software. Users can quickly typeset the regular documents and irregular documents through the software, that is, the results are discharged, from the typesetting knife to the cutting, one step in place, saving time.
【適用范圍】適用于批次多、單量小、交期短、多輪次生產模式的鞋業、箱包行業、汽車腳墊行業、家具行業等行業企業的切割需求。
【Scope of application】It is suitable for the cutting needs of enterprises in the footwear industry, luggage industry, automobile foot pad industry, furniture industry, etc. with many batches, small quantities, short delivery times and multiple rounds of production mode.
【優點】·具備DT轉檔功能，支持多種文檔格式轉換，具備CAD修改文檔、優化功能。
DT file transfer function, support multiple document format conversion, CAD modification document, optimization function .
自動排版，自動接碼，自動插刀，有效提升材料利用率，節省時間，可實現輪次化生產需求。
Automatic typesetting, automatic code selection, automatic tool insertion, effectively improve material utilization, save time, and achieve round-robin production demand .
·可手動擴展排版模式，人為控制用量，也可做到大小碼接刀及同材料插刀，使排版換碼接料更合理。
Manually expand the layout mode, you can control the amount manually, and you can also use the size code to connect the knife and the same material to insert the knife, so that the typesetting code is more reasonable.

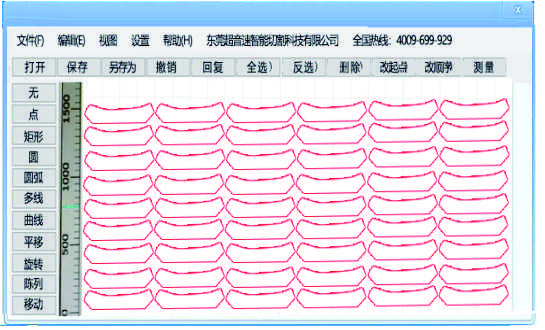

規則文檔自動排版 Rules document automatic typesetting

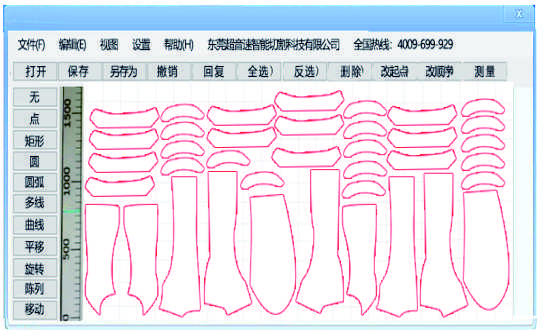

不規則文檔組合排版 Irregular document composition typesetting

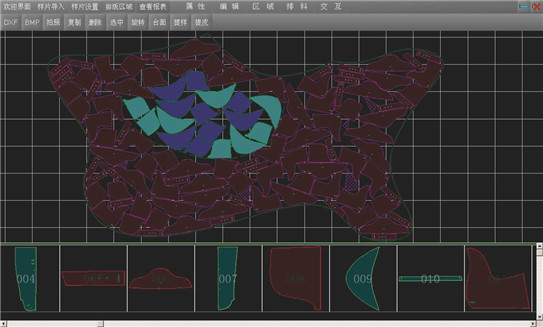

分區域避開瑕疵自動排版 Hierachical region avoid flaw automatic nestting.
(需另購相機和投影儀)

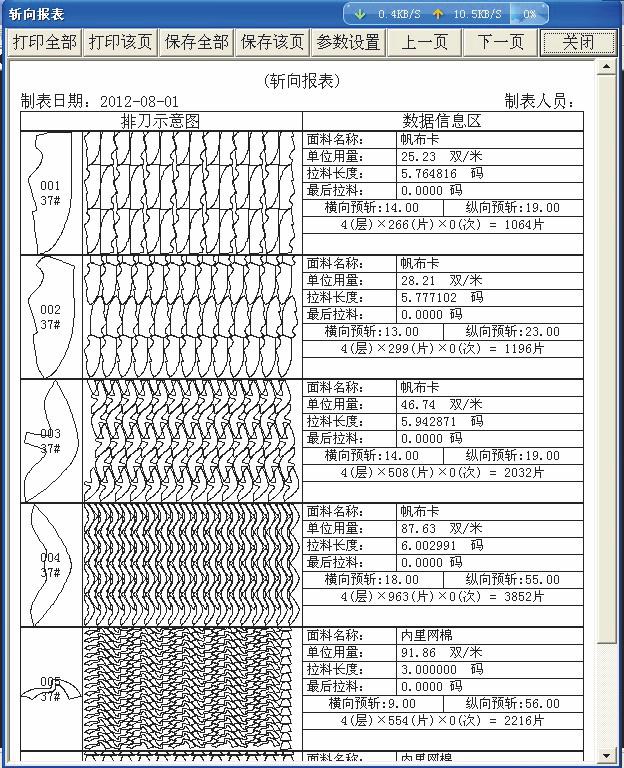

自動排刀算料系統
Automatic pattern layout system
提高5%以上的材料使用率,節省成本。
Reduce at least 5% wastage to save production cost.
可對同種材料進行識別后進行自動組合排料，改變傳統的手工組合所帶來的不同材料組合而
導致數據出錯，減少損失，省料、省時、省人。
The same kind of material can be identified and then automatically combined to discharge, change the traditional combination of different materials caused by the manual combination of data, resulting in data errors, reduce losses, save material, save time, save people.
精確算料訂料，降低材料采購和庫存成本。
Accurately count material and reduce material procurement and inventory costs.
為裁斷下料生產提供嚴格、透明的管理流程，減少浪費，提高管理執行力度。
Provides strict and transparent management procedures for cutting production, reduces waste, and improves management execution.
操作簡單，實用性強，一個會電腦操作的員工，只需一天的學習就可以完全獨立作業。
With simple operation and strong practicality, one will operate the staff and only complete one day's work.
Automatic nesting softwarem
【軟件說明】超音速自動排版軟件是一款全自動皮革排版軟件，用戶通過軟件可快速對規則文檔、不規則文檔進行排版，即排即出結果，從排版算刀到裁切，一步到位，節省時間。
【Software description】The supersonic automatic typesetting software is a fully automatic leather typesetting software. Users can quickly typeset the regular documents and irregular documents through the software, that is, the results are discharged, from the typesetting knife to the cutting, one step in place, saving time.
【適用范圍】適用于批次多、單量小、交期短、多輪次生產模式的鞋業、箱包行業、汽車腳墊行業、家具行業等行業企業的切割需求。
【Scope of application】It is suitable for the cutting needs of enterprises in the footwear industry, luggage industry, automobile foot pad industry, furniture industry, etc. with many batches, small quantities, short delivery times and multiple rounds of production mode.
【優點】·具備DT轉檔功能，支持多種文檔格式轉換，具備CAD修改文檔、優化功能。
DT file transfer function, support multiple document format conversion, CAD modification document, optimization function .
自動排版，自動接碼，自動插刀，有效提升材料利用率，節省時間，可實現輪次化生產需求。
Automatic typesetting, automatic code selection, automatic tool insertion, effectively improve material utilization, save time, and achieve round-robin production demand .
·可手動擴展排版模式，人為控制用量，也可做到大小碼接刀及同材料插刀，使排版換碼接料更合理。
Manually expand the layout mode, you can control the amount manually, and you can also use the size code to connect the knife and the same material to insert the knife, so that the typesetting code is more reasonable.
規則文檔自動排版 Rules document automatic typesetting
不規則文檔組合排版 Irregular document composition typesetting
分區域避開瑕疵自動排版 Hierachical region avoid flaw automatic nestting.
(需另購相機和投影儀)
自動排刀算料系統
Automatic pattern layout system
提高5%以上的材料使用率,節省成本。
Reduce at least 5% wastage to save production cost.
可對同種材料進行識別后進行自動組合排料，改變傳統的手工組合所帶來的不同材料組合而
導致數據出錯，減少損失，省料、省時、省人。
The same kind of material can be identified and then automatically combined to discharge, change the traditional combination of different materials caused by the manual combination of data, resulting in data errors, reduce losses, save material, save time, save people.
精確算料訂料，降低材料采購和庫存成本。
Accurately count material and reduce material procurement and inventory costs.
為裁斷下料生產提供嚴格、透明的管理流程，減少浪費，提高管理執行力度。
Provides strict and transparent management procedures for cutting production, reduces waste, and improves management execution.
操作簡單，實用性強，一個會電腦操作的員工，只需一天的學習就可以完全獨立作業。
With simple operation and strong practicality, one will operate the staff and only complete one day's work.
